Capaciteit tot 16 Ton enkele ligger Bovenloopkraan

- May 03, 2018 -

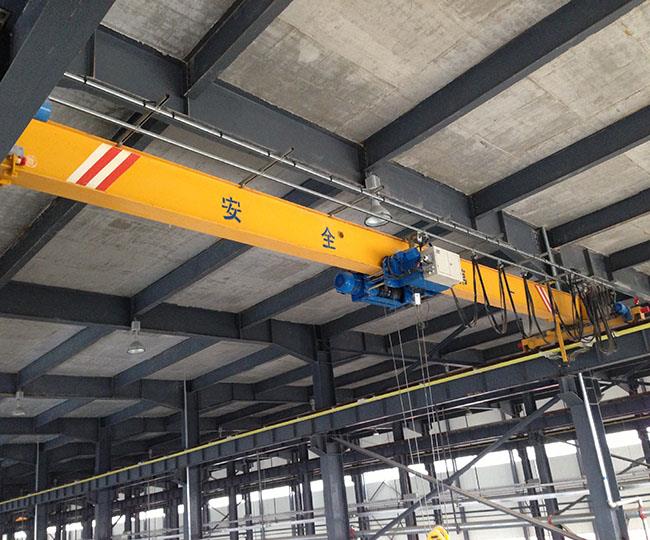

Basis informatie timg.jpg


Naam: Capaciteit tot 16 Ton enkele ligger bovenloopkraan

Model NO .: LD

Hefhoogte: tot 20m

Duty Group: A3-A5

Besturingsmethode: hangend / draadloos

Toepassing: gebruik van de constructie, gebruik in de werkplaats, gebruik van mineraalwater

Sling Type: Wire Rope

Stroombron: elektrisch

Type verplaatsen: wiel

Installatie: gemonteerd

Torenkraanentype: Lucht Reizende Kraan

Transportpakket: houten kist

Specificatie: Capaciteit: 2-10T, Spanwijdte: 5-30M

Herkomst: Henan, China


Productomschrijving


Deel 1: Beschrijving

LD single-ligger bovenloopkranen bestaan meestal uit een enkele liggerconstructie. Deze kunnen worden gebouwd met stalen balken of een meer star laslassegment. Single Girder Cranes is meer typisch voor een hefvermogen van minder dan 20T. LD Single Girder Bovenloopkranen worden veel gebruikt in onze industriële sector. Het wordt toegepast in staalfabrieken, waterkrachtcentrales, magazijnen, werkplaatsen, productielijnen, onderhoudswinkels, materiaaltransporten, montage-apparatuur enz. We hebben uitgebreide standaardapparatuur en een breed scala aan accessoires die voldoen aan de individuele vereisten.


Deel 2: Gedetailleerde configuratie:

1- Hijsmechanisme
- Monorail staaldraadtakel of kettingtakel als optie: -liftsnelheid: enkel of dubbel vanaf vereist
- Trolley Snelheid: enkele of dubbele of stap minder zoals vereist
- Hoge prestaties met de meest economische prijs

2-End Carriages
-gelagerde box-type eindwagen
- Modula-ontwerp
-cone squirrel kooimotor of softstartmotor als optie
- Reissnelheid: enkel of dubbel of stap minder zoals vereist

3-hoofdbalk
- Vaste gelaste koker Balk of stevige holle stalen sectie
- Modula-ontwerp
- Gemaakt van staal Q235 of Q345
- Ontworpen doorbuiging≤1 / 750 van overspanning

4-Control
Onafhankelijke onafhankelijke controle reizen langs C-track
- of draadloze bediening als optie
- of cabinebesturing als optie

5-elektrisch onderdeel
-Ductorvoeding (als optie)
- De bedieningspanelen zijn IP54 of IP44 afhankelijk van de werkomgeving.
- De componenten zijn op een onderhoudsvriendelijke manier geplaatst en de hele lay-out biedt een goede bescherming
-Feesterkabels worden opgehangen aan kabelzadels, vastgemaakt aan kabelwagens, lopen in een gegalvaniseerde C-baan.
-Meer elektrisch onderdeel van het merk Schneider of Siemens

6-schildert
-corrosiebescherming door roestverwijdering door mechanisch stootstralen SA 2.5
-Eerste laag epoxyhars 30 micron
-Tweede laag van coating epoxy 30 micron
-Derde laag van coating van polyurethaan 40 micron
Gemiddelde dikte: ongeveer 100 micron
-Color: geel of oranje volgens eisen

7-veilige bescherming
-Medewerker-uit-schakelaar
- bescherming tegen overbelasting
-aardbescherming
-kruisreizen en lange reisbescherming
-lifting travel bescherming
- Oververhittingsbeveiliging van de motor

Deel 3: Schets en technische gegevens


Capaciteit (t) overspanning (m) totaal gewicht (G) maximale wielbelasting (kN) min wielbelasting (kN) H1 H2 H3 w B C1 C2
1 7.5 1.67 8.9 3.9 490 910 550 2000 2500 796 1274
8 1.72 9.1 4.0
8.5 1.77 9.2 4.1
9 1.81 9.4 4.3
9.5 1.86 9.5 4.4
10 1.91 9.7 4.5
10.5 1.96 9.8 4.6
11 1.95 9.8 4.6
11.5 2.00 10.0 4.7
12 2.05 10.1 4.8
12.5 2.09 10.2 4.9
13 2.14 10.4 5.0
13.5 2.19 10.5 5.2
14 2.24 10.6 5.3
14.5 2.43 11.1 5.8 955 595 2500 3000
15 2.48 11.3 5.9
15.5 2.53 11.4 6.0
16 2.58 11.5 6.1
16.5 2.63 11.7 6.3
17 2.66 11.7 6.3
17.5 2.85 12.2 6.8 530 970 650
18 2.90 12.4 6.9
18.5 2.96 12.5 7.1
19 3.01 12.7 7.2
19.5 3.02 12.7 7.2
20 3.20 13.1 7.7 580 700 3000 3500
20.5 3.26 13.3 7.8
21 3.32 13.4 8.0
21.5 3.37 13.6 8.1
22 3.43 13.7 8.2
22.5 3.49 13.9 8.4
23 4.07 15.3 9.8 660 990 800 3500 4000
23.5 4.13 15.5 10.0
24 4.20 15.7 10.2
24.5 4.26 15.8 10.3
25 4.32 16.0 10.5
25.5 4.39 16.2 10.6
26 5.35 18.6 13.0 745 1010 900 4000 4500
26.5 5.43 18.8 13.2
27 5.52 19.0 13.5
27.5 5.60 19.2 13.7
28 5.68 19.4 13.9
28.5 5.76 19.6 14.1
Capaciteit (t) overspanning (m) totaal gewicht (G) maximale wielbelasting (kN) min wielbelasting (kN) H1 H2 H3 w B C1 C2
2 7.5 1.79 13.8 4.1 490 1080 550 2000 2500 871 1274
8 1.84 14.0 4.2
8.5 1.88 14.1 4.3
9 1.93 14.3 4.4
9.5 1.98 14.5 4.5
10 2.03 14.7 4.6
10.5 2.07 14.8 4.7
11 2.12 15.0 4.8
11.5 2.25 15.4 5.1 1125 595
12 2.30 15.5 5.3
12.5 2.35 15.7 5.4
13 2.40 15.8 5.5
13.5 2.45 16.0 5.6
14 2.50 16.1 5.8
14.5 2.62 16.5 6.1 580 1140 700 2500 3000
15 2.68 16.6 6.2
15.5 2.74 16.8 6.3
16 2.79 17.0 6.5
16.5 2.85 17.1 6.6
17 2.91 17.3 6.8
17.5 3.23 18.1 7.6 660 1160 800
18 3.30 18.3 7.7
18.5 3.36 18.5 7.9
19 3.42 18.6 8.0
19.5 3.49 18.8 8.2
20 4.09 20.3 9.7 785 1135 900 3000 3500
20.5 4.17 20.5 9.9
21 4.24 20.7 10.1
21.5 4.32 20.9 10.3
22 4.40 21.1 10.5
22.5 4.47 21.3 10.7
23 5.31 23.4 12.7 820 1200 1000 3500 4000
23.5 5.40 23.7 13.0
24 5.49 23.9 13.2
24.5 5.57 24.1 13.4
25 5.66 24.3 13.6
25.5 5.75 24.6 13.8
26 6.40 26.2 15.5 875 1250 1100 4000 4500
26.5 6.50 26.5 15.7
27 6.60 26.7 16.0
27.5 6.69 27.0 16.2
28 6.79 27.2 16.4
28.5 6.89 27.5 16.7
Capaciteit (t) overspanning (m) totaal gewicht (G) maximale wielbelasting (kN) min wielbelasting (kN) H1 H2 H3 w B C1 C2
3 7.5 1.93 18.9 4.2 530 1255 650 2000 2500 818,5 1291
8 1.98 19.1 4.3
8.5 2.03 19.4 4.4
9 2.09 19.6 4.5
9.5 2.14 19.8 4.7
10 2.20 20.0 4.8
10.5 2.25 20.2 4.9
11 2.31 20.4 5.0
11.5 2.41 20.7 5.3 580 700
12 2.47 20.9 5.4
12.5 2.53 21.1 5.6
13 2.59 21.3 5.7
13.5 2.64 21.5 5.9
14 2.70 21.7 6.0
14.5 3.02 22.5 6.8 660 1275 800 2500 3000
15 3.08 22.7 6.9
15.5 3.14 22.9 7.1
16 3.21 23.1 7.2
16.5 3.27 23.2 7.4
17 3.34 23.4 7.6
17.5 3.84 24.7 8.8 745 1290 900
18 3.91 24.9 9.0
18.5 3.99 25.1 9.2
19 4.06 25.3 9.4
19.5 4.14 25.5 9.6
20 4.92 27.5 11.5 820 1315 1100 3000 3500
20.5 5.01 27.7 11.7
21 5.09 28.0 11.9
21.5 5.18 28.2 12.2
22 5.27 28.4 12.4
22.5 5.36 28.7 12.6
23 5.71 29.6 13.5 875 1360 3500 4000
23.5 5.80 29.8 13.7
24 5.89 30.0 13.9
24.5 5.99 30.3 14.2
25 6.08 30.5 14.4
25.5 6.17 30.8 14.6
26 7.97 35.3 19.1 925 1660 1200 4000 4500
26.5 8.09 35.6 19.4
27 8.22 35.9 19.7
27.5 8.34 36.2 20.0
28 8.46 36.6 20.3
28.5 8.59 36.9 20.7
Capaciteit (t) overspanning (m) totaal gewicht (G) maximale wielbelasting (kN) min wielbelasting (kN) H1 H2 H3 w B C1 C2
5 7.5 2.20 28.7 4.6 580 1460 720 2000 2500 841,5 1310
8 2.27 29.0 4.7
8.5 2.33 29.3 4.9
9 2.40 29.7 5.0
9.5 2.46 30.0 5.2
10 2.53 30.2 5.3
10.5 2.59 30.5 5.5
11 2.66 30.8 5.6
11.5 2.91 31.5 6.3 660 800
12 2.98 31.8 6.4
12.5 3.05 32.0 6.6
13 3.12 32.3 6.8
13.5 3.20 32.5 6.9
14 3.27 32.8 7.1
14.5 3.52 33.5 7.7 745 1540 900 2500 3000
15 3.60 33.7 7.9
15.5 3.68 33.9 8.1
16 3.75 34.2 8.3
16.5 3.83 34.4 8.5
17 3.90 34.6 8.7
17.5 4.41 35.9 9.9 820 1500 1000
18 4.50 36.2 10.2
18.5 4.59 36.5 10.4
19 4.68 36.7 10.6
19.5 4.76 37.0 10.8
20 5.23 38.2 12.0 875 1545 1100 3000 3500
20.5 5.33 38.4 12.2
21 5.42 38.7 12.4
21.5 5.51 38.9 12.7
22 5.60 39.2 12.9
22.5 5.70 39.5 13.1
23 7.08 42.9 16.6 925 1595 1200 3500 4000
23.5 7.20 43.2 16.9
24 7.32 43.6 17.2
24.5 7.43 43.9 17.4
25 7.55 44.2 17.7
25.5 7.67 44.5 18.0
26 9.01 47.9 21.4 1015 1670 1300 4000 4500
26.5 9.16 48.3 21.7
27 9.30 48.6 22.1
27.5 9.44 49.0 22.5
28 9.58 49.4 22.8
28.5 9.72 49.7 23.2
Capaciteit (t) overspanning (m) totaal gewicht (G) maximale wielbelasting (kN) min wielbelasting (kN) H1 H2 H3 w B C1 C2
10 7.5 3.26 51.3 6.1 720 1850 900 2000 2500 1293 1893
8 3.34 52.1 6.3
8.5 3.43 52.9 6.5
9 3.51 53.5 6.6
9.5 3.59 54.2 6.8
10 3.67 54.8 7.0
10.5 3.76 55.3 7.2
11 3.84 55.8 7.3
11.5 4.05 56.6 7.9 820 1850 1000
12 4.14 57.1 8.1
12.5 4.22 57.6 8.3
13 4.31 58.0 8.5
13.5 4.40 58.4 8.7
14 4.49 58.8 8.9
14.5 4.80 59.8 9.6 875 1900 1100 2500 3000
15 4.89 60.2 9.8
15.5 4.98 60.6 10.1
16 5.07 60.9 10.3
16.5 5.17 61.3 10.5
17 5.26 61.7 10.7
17.5 5.53 62.5 11.4 1940 1140
18 5.63 62,8 11.6
18.5 5.73 63.2 11.9
19 5.83 63.5 12.1
19.5 5.92 63.9 12.3
20 6.89 66.4 14.8 925 2000 1250 3000 3500
20.5 7.01 66.8 15.0
21 7.12 67.1 15.3
21.5 7.24 67.5 15.6
22 7.36 67.9 15.9
22.5 7.48 68.2 16.2
23 8.96 72 19.9 1100 1920 1350 3500 4000
23.5 9.11 72.5 20.3
24 9.26 72.9 20.6
24.5 9.41 73.3 21,0
25 9.56 73.8 21.4
25.5 9.71 74.2 21.7
26 13.09 82.7 30.2 1200 1450 4000 4700
26.5 13.29 83.3 30.7
27 13.48 83.8 31.2
27.5 13.67 84.3 31.6
28 13.86 84.8 32.1
28.5 14.05 85.4 32.6
Capaciteit (t) overspanning (m) totaal gewicht (G) maximale wielbelasting (kN) min wielbelasting (kN) H1 H2 H3 w B C1 C2
16 7.5 3.64 77.2 7.0 820 2480 1000 2000 2500 1293 1893
8 3.74 78.3 7.2
8.5 3.84 79.4 7.4
9 3.94 80.4 7.6
9.5 4.04 81.3 7.9
10 4.14 82.1 8.1
10.5 4.24 82.9 8.3
11 4.34 83.6 8.5
11.5 4.55 84.6 9.0 875 2525 1100
12 4.66 85.2 9.3
12.5 4.76 85.9 9.5
13 4.87 86.5 9.8
13.5 4.97 87.1 10.0
14 5.08 87.6 10.3
14.5 5.93 90.0 12.4 975 1200 2500 3000
15 6.06 90.6 12.7
15.5 6.18 91.1 13.0
16 6.31 91.7 13.3
16.5 6.43 92.2 13.6
17 6.56 92.7 13.9
17.5 7.19 94.5 15.5 1075 1300
18 7.33 95.0 15.8
18.5 7.47 95.5 16.1
19 7.61 96.0 16.5
19.5 7.75 96.5 16.8
20 8.56 98.7 18.9 1130 2570 1400 3000 3500
20.5 8.72 99.2 19.2
21 8.87 99.7 19.6
21.5 9.03 100.2 20.0
22 9.18 100,8 20.4
22.5 9.34 101.3 20.8
23 12.41 109,0 28.4 1280 1550 3500 4000
23.5 12.61 109,6 28.9
24 12.81 110.2 29.4
24.5 13.02 110.9 30.0
25 13.22 111,5 30.5
25.5 13.43 112,0 31,0
26 14.34 114,4 33.2 1300 2600 1600 4000 4700
26.5 14.55 115,0 33.8
27 14.77 115,6 34.3
27.5 14.98 116,3 34.8
28 15.20 116.9 35.4
28.5 15.42 117.5 35.9
Capaciteit (t) overspanning (m) totaal gewicht (G) maximale wielbelasting (kN) min wielbelasting (kN) H1 H2 H3 w B C1 C2
20 7.5 5.45 97.9 10.2 900 2450 1050 2000 2700 1394 1933
8 5.58 99.5 10.5
8.5 5.70 101,0 10.7
9 5.83 102.3 11.0
9.5 5.96 103.5 11.3
10 6.09 104,6 11.6
10.5 6.22 105,7 11.8
11 6.35 106.6 12.1
11.5 6.99 108.8 13.7 970 2480 1150
12 7.15 109,8 14.0
12.5 7.30 110,7 14.4
13 7.45 111,5 14.7
13.5 7.60 112.3 15.1
14 7.76 113.1 15.5
14.5 8.67 115.8 17.7 1050 2530 1280 2500 3200
15 8.85 116,6 18.1
15.5 9.02 117,3 18.6
16 9.20 118.1 19.0
16.5 9.37 118.8 19.4
17 9.55 119,5 19.8
17.5 10.50 122.2 22.2 1130 2560 1390
18 10.70 122,9 22.7
18.5 10.89 123,6 23.1
19 11.09 124.3 23.6
19.5 11.28 125,0 24.1
20 12.02 127.0 25.9 1200 2600 1500 3000 3700
20.5 12.23 127,7 26.4
21 12.44 128,4 26.9
21.5 12.64 129,1 27.4
22 12.85 129,8 27.9
22.5 12.96 130.5 28.5
23 13.88 132,7 30.5 1300 1600 3500 4200
23.5 14.10 133,4 31,0
24 14.31 134,0 31.6
24.5 14.52 134,78 32.1
25 14.74 135,4 32.6
25.5 14.96 135.6 33.1
