Basis informatie

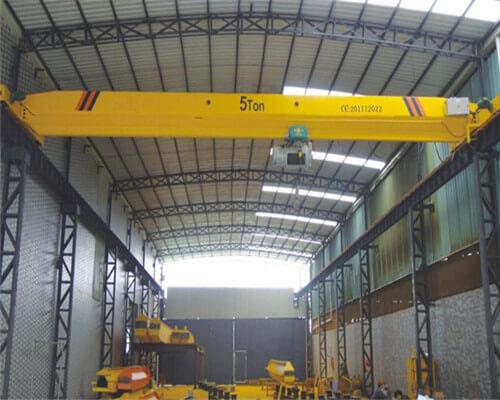

Naam: 5 Ton Enkele Ligger Bovenloopkraan Met Elektrische Takel
Model nr .: LDA
Type: enkele ligger kraan
Max. Hefvermogen: 5ton
Geschatte het laden capaciteit: 0.5-32t
Max. Hefhoogte: 30m
Spanwijdte: 7,5m-31,5m
Hefsnelheid: 8 / 0.8 (7 / 0.7) M / Min
Rijsnelheid: 20/30 M / Min
Werkplicht: A3-A5
Toepassing: gebruik van de constructie
Stroombron: elektrisch
Type verplaatsen: wiel
Transportpakket: kartonnen doos en houten kist
Specificatie: CCC, ISO9001
Herkomst: Xinxiang, He'nan, China
Productomschrijving
Productinformatie
LD-model single beam motor kraan is verbeterd en ontworpen op basis van LDA-model. Het wordt gekenmerkt door meer redelijke structuur en staal met een hogere sterkte als geheel. Gebruikt in combinatie met CDι model, MDι model elektrische takel als een complete set, het is een lichte kraan met een capaciteit van 1 tot 10 ton. De overspanning is 7.5-22.5m. Werkkwaliteit is A3-A5. Werktemperatuur is -25 tot 40.
Dit product wordt veel gebruikt in fabrieken, magazijnen, materiaalvoorraden om goederen op te tillen. Het is verboden om de apparatuur in de brandbare, explosieve of corrosieve omgeving te gebruiken.
Dit product heeft twee operationele methoden, een grond of een operationele ruimte met een open en gesloten model en kan aan de linker- of rechterkant worden geïnstalleerd, afhankelijk van de praktische situatie. En de richting van het betreden van de poort heeft twee vormen, zijwaarts en eindig om de gebruikers tevreden te stellen, keuze onder verschillende omstandigheden.
Components
straal | Hoofdbalk, eindwagens, krabframe vervaardigd uit doosplaatontwerp / gerolde secties. Indien nodig kan 100% radiografie van alle stuiklasverbindingen van brug- en eindrijtuigen worden voorzien. |
| Elektrische onderdelen | Merk van Schneider / DK1 |
| Motors | Frequent starten, omkeren en remmen, stofdichte constructie voet / flens gemonteerd TESC / TEFC, Sq. kooimotoren met geïntegreerde veiligheidsremmen, isolatieklasse FH, IP54-bescherming voor hijsen, CT & LT-bewegingen. Squirrel Cage Induction Crane duty motoren van gereputeerde merken (motoren kunnen bij voorkeur worden gebruikt van JIAMUSI / NANJINGZONGCHANG), CDF25%, volledig ingesloten, met ventilator gekoeld, isolatieklasse F en bevestiging van relevante nieuwste GB / T 1032-2005. |
| Remmen | Onafhankelijke hydraulische rem Conische rotortype of "Fail to safe" actietype Elektrohydraulische trommel / schijfremmen om te voorzien om het mechanisme onmiddellijk in positie te houden zodra de voeding "per ongeluk" of opzettelijk voor alle bewegingen "UIT" is. |
| Versnellingsbak | Nauwkeurige kookplaat gesneden spiraalvormige / rechte tandwielen en rondsels met een hardheid van 250 tot 350 BHN gemaakt van koolstofstaal, soepele werking en lange levensduur, kan uitgerust met SEW / ABB merk van hoge kwaliteit versnellingsbak |
| Elektrisch paneel | Modulair ontwerp, eenvoudig te installeren en te onderhouden, betrouwbare werking, combineert minder circuits, bedrade bedrading en compacte klemmen. Beveiliging tegen overbelasting van de motor om overbelasting te voorkomen. Indien de cabine wordt bestuurd, kan deze worden uitgerust met airconditioning en met eenvoudig en comfortabel bedieningspaneel. |
| Eindschakelaar | Voor overhijsen en overslaan: shunt, verstelbaar type. Bidirectioneel hefboomtype voor CT in beide richtingen en LT in beide richtingen van gereputeerde make.Safety-eindschakelaars voor stoppers worden voorzien om te voorkomen dat er in alle bewegingen overheen wordt gereisd |
| Controlepaneel | Via cabine-bediening en ook met hoofdregelaar met drukknop voor AAN, UIT, OMHOOG, OMLAAG, Vooruit, Achteruit, Links, Rechts, Brugverlichting & Noodstop. Veilige spanning gebruiken 36 volt, hangend aan het einde van de brugbalk. Het bedieningspaneel van de kraan moet bestaan uit zekeringen, omklapbare luchtonderbrekers, trapsgewijze transformator, relais enz. De draden / kabels moeten worden genummerd volgens het schakelschema. Schakelschema bedekt met plaat aan de binnenkant van de paneeldeur. |
Technische data
| Hefvermogen (T) | 1,2,3,5,10T | 16,20T | ||||||||||
| Span (M) | 7.5-22.5M | |||||||||||
| Kraan reizend mechanisme | Rijsnelheid (m / min) | 20 | 30 | 45 | 60 | 75 | 20 | 30 | 45 | 60 | 75 | |
| Reducer ratio | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | ||
| Motor | Model | ZDY21-4 | ZDY21-4 | ZDY122-4 | ZDY131S-4 | |||||||
| Vermogen (kw) | 2 × 0,8 | 2 x 1,5 | 1,5 x 2 | 2,2 x 2 | ||||||||
| Rotatie (m / min) | 1380 | 1380 | ||||||||||
| Hijs mechanisme | Elektrisch takelmodel | CD1 / MD1 | MD1 / HC | |||||||||
| (elektrische takel) en elektrisch hijsmechanisme | Hefsnelheid (m / min) | 8,8 / 0,8 7,7 / 0,7 | 3,5 3,5 / 0,35 | |||||||||
| Hefhoogte (m) | 6, 9, 12, 18, 24, 30 | 12,18,24,30 | ||||||||||
| Rijsnelheid (m / min) | 20 (30) | 20 (30) | ||||||||||
| Motor | Taper Squirrel-kooi type | Taper Squirrel-kooi type | ||||||||||
| Werk plicht | A3-A5 | |||||||||||
| Stroomvoorziening | 380V 50Hz in drie fasen | |||||||||||
| Wiel diameter | 270mm | 370mm | ||||||||||
| Breedte van het parcours | 37-70mm | 37-70mm | ||||||||||
Voordeel:
1). Eersteklas kwaliteit met een concurrerende prijs
2). Compact ontwerp, optimaal gebruik van de grootte van werkgebieden
3). Redelijke structuur, gunstige prestaties
4). Regel de lading eenvoudig en positioneer de last precies
5). Soepel starten en stoppen
6). Superieureveiligheid en betrouwbaarheid
7). Geluidsarme, comfortabele cabine en goed uitzicht
8). Minimaal en eenvoudig onderhoud, uitstekende uitwisselbaarheid voor onderdelen en componenten
9). Bespaart elektriciteitsspecificaties
10). "One-stop-shop" voor uw kraan- en hijsbehoeften
Veiligheidsvoorzieningen:
1. Overbelastingsbeveiliging: als het materiaal boven de capaciteit staat, geeft de kraan een scherpe waarschuwing voor de bescherming zelf.
2. Noodrem: als het bedieningspersoneel tegen een noodsituatie aanloopt, kunnen we het noodremsysteem starten om de gerelateerde schat te beschermen.
3. Regelmethode: Ruimteregeling of afstandsbediening om letsel bij het bedieningspersoneel te voorkomen
4. Hoofdhefmotor: met thermische beveiliging en valutabescherming.
5. Haken met grendel
6. Rubberbuffers
7. Beschermende aarding
8. Kraanschakelaar en reisteindschakelaar
9. Subassemblagekarakteristieken worden getest voordat ze geassembleerd worden.
10.Alle kranen moeten vooraf worden getest en getest voordat ze de fabriek verlaten en de certificering van de test aanbieden.
Diensten:
Garantieperiode: wij bieden 12 maanden garantie voor hoofdgedeelte. Binnen 12 maanden, is er om het even welk kwaliteitsprobleem met het belangrijkste lichaam (niet met inbegrip van de dragende delen), zullen wij onze professionele ingenieurs organiseren om de reparatiedienst te verlenen. Ook zullen we één groep slijtdelen gratis aanbieden.
Installatieservice: als de klant onze technici niet nodig heeft voor de installatie, bieden we externe adviesdiensten. Ook zouden we ingenieurs kunnen regelen om installatieservice te bieden als de klant dit nodig heeft.
Periodieke opvolging voor kranen dienende situatie. Reacties van klanten verzamelen, betere producten en service ontwikkelen.
Eventuele problemen komen in het gebruik, als dat vanwege de kwaliteit die we de volledige verantwoordelijkheid nemen, en regelen professionele after-sales afdeling om een oplossing te bieden. als dat vanwege de verkeerde bediening of andere problemen, bieden we ook een professionele technologische ondersteuning of regelen onze ingenieurs om te helpen als de klant nodig heeft.
Waarom voor ons kiezen?
1. Een-op-een service garandeert de beste aankoopervaring voor u.
2. Sterke productiecapaciteit en professionele werklieden garanderen u de korte levering.
3. Strikte levering inspectie garandeert de producten van hoge kwaliteit.
Bestelbericht:
1. Hefvermogen.
2. Hefhoogte: ___m (haak midden op grond)
3. Spanlengte: ___m (rail center to rail center)
4. Voeding: spanning.
5. Heeft u ons nodig om rails te leveren? Als u ons nodig hebt, vertel ons dan hoe lang.
6. Zou beter zijn als u ons de werktekening kunt sturen.
7. Betalingsvoorwaarden: T / T, L / C.
