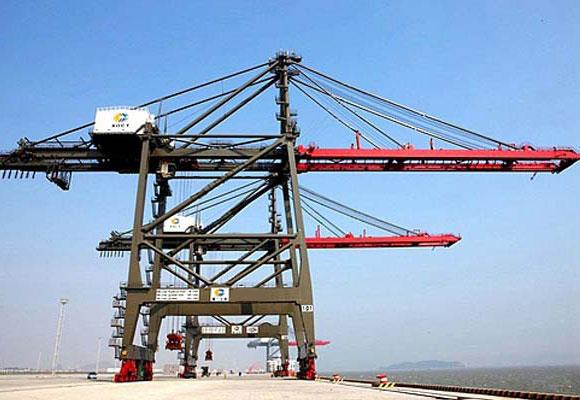

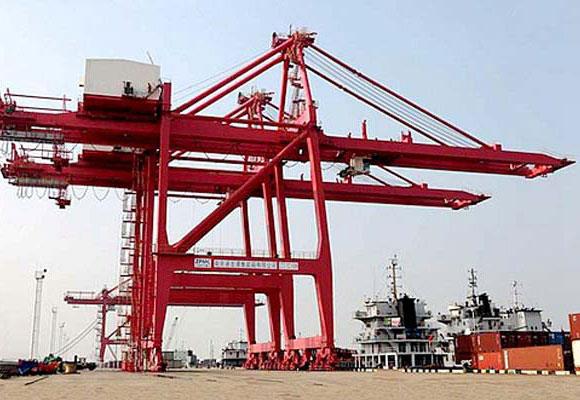

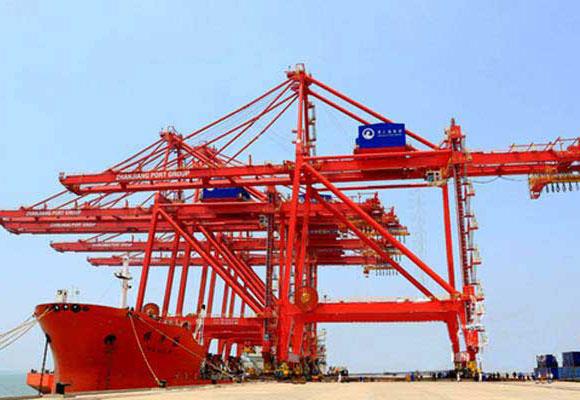

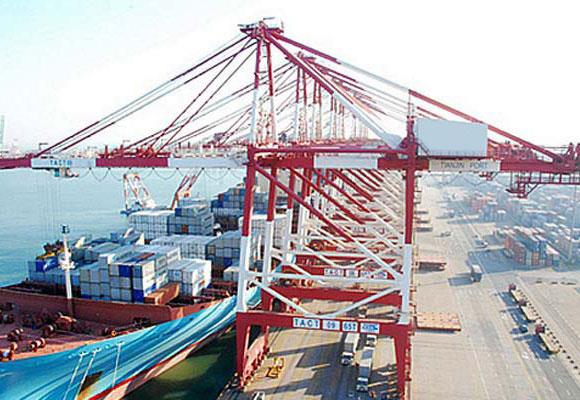

Quayside Container Crane
Beschrijving
De containerkraan aan de kade is een containerhandlingskraan die op grote dokzijde wordt geïnstalleerd voor het laden en lossen van scheepscontainers naar de containertrucks. De havencontainerkraan bestaat uit een draagframe dat op een spoorbaan kan rijden. In plaats van een haak zijn de kranen uitgerust met een gespecialiseerde spreider die op de container kan worden vergrendeld.
Kenmerken
1.Gerated laadvermogen (t / h): 400, 500, 600, 800, 1000, 1250, 1500, 1800, 2000, 2250, 2500, 3000, 3600, 4000, 4500, 5000.
2. Nominale belasting hefvermogen prioriteit (t): 10, 12.5, 16, 20, 25, 32, 40, 45, 50, 56, 63, 71, 80, 90.
3. Werkniveau:
Standaard | GB3811-2008 |
Gebruik klassen | U8 |
Oplaadconditie | Q4 |
Werkniveau | A8 |
4. Werkingsniveau van mechanismen:
Mechanisme | Grade gebruiken | Oplaadconditie | Werkniveau |
Lifting / Closing | T8 | L4 | M8 |
trolley | T8 | L4 | M8 |
Kraan | T5 | L3 | M6 |
Voorste ligger pitchen | T4 | L3 | M5 |
Taxi | T4 | L3 | M5 |
5. Werksnelheid:
Mechanisme | Snelheid (m / min) |
Lifting / Closing (volledige lading / zonder lading) | 60 ~ 80/100 ~ 240 |
Trolley Reizen | 100 ~ 280 |
Crane Travelling | 20 -40 |
Voorste ligger pitchen | 5 ~ 10 (enkele reis) |
Cabine reizen | 20 ~ 25 |
6. staalconstructie:
Ontwerp servicetijd | 20 ~ 30 jaar |
Karakter laden | Opeenvolgende, zware, afwisselend |
Operationeel karakter | Werking van de cyclus, werk bezig, hoge impact |
7. Componenten van staalconstructie: kraan chassis, achtertrekstang, torenframe, front trekstang, voorbalk, portaal frame, trechter steiger, hengsel strut, achter ligger.
| Nominale productiviteitsprioriteit | t / h | 600 ~ 2500 | ||
| Hefvermogen | t | 16, 32, 55 | ||
| Hefhoogte | m | Boven spoor 18 ~ 24 onder spoor 1 | ||
| Percentage materiaalstapel | ton / m | 0,9 ~ 3,0 | ||
| Max outreach | m | 20 ~ 55 | ||
| Spoorbreedte | m | 17, 30 | ||
| Wielbasis | m | 12, 17 | ||
| Snelheid tillen / sluiten | m / min | 100 -150 | ||
| Trolley rijsnelheid | m / min | 120 -150 | ||
| Pitching Time | min | 5 | ||
| Crane reizende snelheid | m / min | 20 | ||
| Max. Wielbelasting | KN | 200 | ||
| Stroomvoorziening | 10KV, 50Hz, 3Phase | |||
