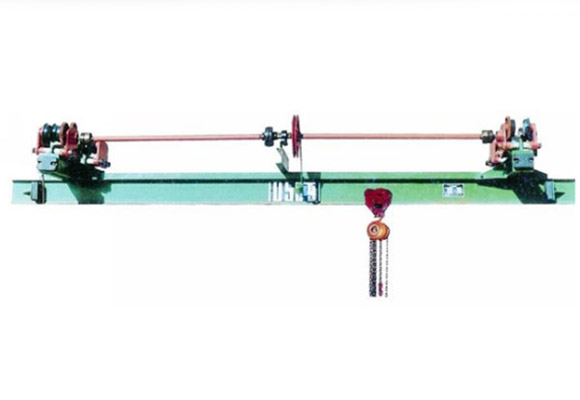

Handmatig bediende enkele ligger bovenloopkraan
Beschrijving

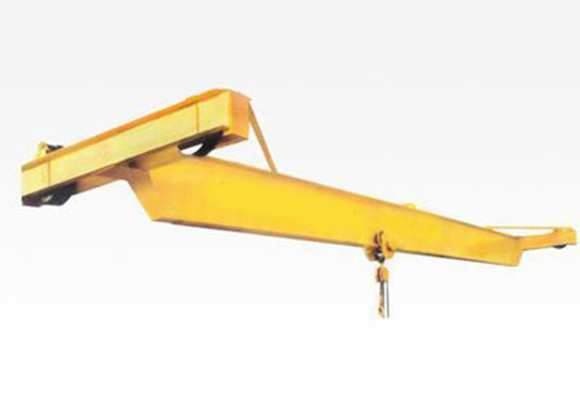

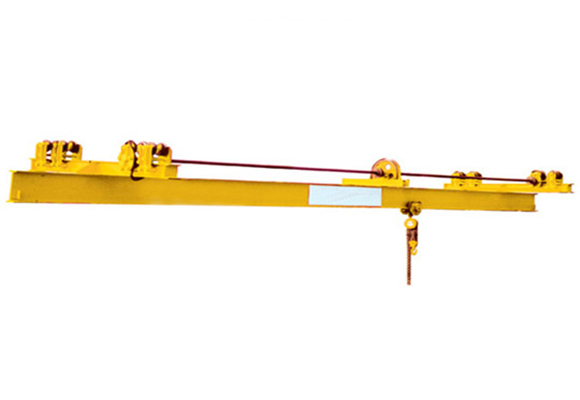

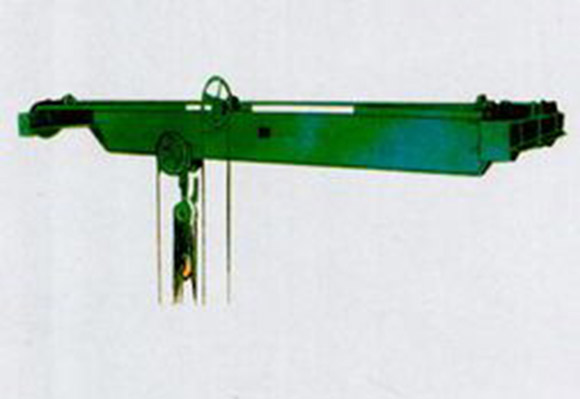

De handmatige bovenloopkraan van het SL-model is een enkele handmatige bovenloopkraan, de alle bewegingen zijn met de hand rijden, het wordt gebruikt op de plaats waar geen stroombron is.
Deze bovenloopkraan (brugkraan) wordt gekenmerkt door redelijkere structuur en staal met een hogere sterkte als geheel, de hoofdstraal wordt gemaakt door I-balk of doosraam staalstraal, de eindwagens worden gemaakt door de straal van de C-Sectie.
Deze bovenloopkraan (brugkraan) wordt samen met een kettingtakel als complete set gebruikt.
De capaciteit van 1 ton tot 10 ton. De overspanning van 5m tot 14m, de werkingsgraad is A1-A3. Werktemperatuur binnen -25 tot +42 Celsius.
Deze bovenloopkraan is verboden om te gebruiken in de omgeving voor brandbare, explosieve of corrosieve omstandigheden.
bestek
Capaciteit | T | 1 | |||
Span | m | 5 | 9 | 12 | 14 |
Hefhoogte | m | 3-10 | |||
Loopsnelheid van het trolley | m / min | 5.3 | |||
Kraan reizende snelheid | m / min | 5.0 | |||
Totale gewicht | Kg | 650 | 850 | 1090 | 1310 |
Max. Wielbelasting | KN | 0.65 | 0.73 | 0,81 | 0.86 |
Hoofdafmeting (mm) | Bereik (m) | 5 | 9 | 12 | 14 |
Railtop naar kraan | H | 520 | |||
Railtop naar haak midden | H4 | 550 | 580 | 610 | 650 |
Kraanbasis afstand | w | 1200 | 1600 | ||
Kraan breedte | B | 1800 | 2200 | ||
Haak linkse beperking | S1 | 360 | 380 | 395 | 420 |
Haak de juiste beperking | S2 | ||||
Capaciteit | T | 2 | |||
Span | m | 5 | 9 | 12 | 14 |
Hefhoogte | m | 3-10 | |||
Loopsnelheid van het trolley | m / min | 5.9 | |||
Kraan reizende snelheid | m / min | 5.0 | |||
Totale gewicht | Kg | 700 | 870 | 1320 | 1550 |
Max. Wielbelasting | KN | 1.13 | 1.19 | 1.29 | 1.40 |
Hoofdafmeting (mm) | Bereik (m) | 5 | 9 | 12 | 14 |
Railtop naar kraan | H | 520 | |||
Railtop naar haak midden | H4 | 720 | 750 | 790 | 870 |
Kraanbasis afstand | w | 1200 | 1600 | ||
Kraan breedte | B | 1800 | 2200 | ||
Haak linkse beperking | S1 | 400 | 415 | 440 | 490 |
Haak de juiste beperking | S2 | ||||
Capaciteit | T | 3 | |||
Span | m | 5 | 9 | 12 | 14 |
Hefhoogte | m | 3-10 | |||
Loopsnelheid van het trolley | m / min | 4.7 | |||
Kraan reizende snelheid | m / min | 5.0 | |||
Totale gewicht | Kg | 810 | 1200 | 1460 | 1800 |
Max. Wielbelasting | KN | 1.61 | 1.79 | 1.87 | 1.97 |
Hoofdafmeting (mm) | Bereik (m) | 5 | 9 | 12 | 14 |
Railtop naar kraan | H | 520 | |||
Railtop naar haak midden | H4 | 900 | 940 | 980 | 1030 |
Kraanbasis afstand | w | 1200 | 1600 | ||
Kraan breedte | B | 1800 | 2200 | ||
Haak linkse beperking | S1 | 460 | 485 | 510 | 540 |
Haak de juiste beperking | S2 | ||||
Capaciteit | T | 5 | |||
Span | m | 5 | 9 | 12 | 14 |
Hefhoogte | m | 3-10 | |||
Loopsnelheid van het trolley | m / min | 4.7 | |||
Kraan reizende snelheid | m / min | 5.0 | |||
Totale gewicht | Kg | 960 | 1360 | 1730 | 2210 |
Max. Wielbelasting | KN | 2.5 | 2.75 | 2.86 | 3.01 |
Hoofdafmeting (mm) | Bereik (m) | 5 | 9 | 12 | 14 |
Railtop naar kraan | H | 600 | |||
Railtop naar haak midden | H4 | 1210 | 1250 | 1300 | 1360 |
Kraanbasis afstand | w | 1200 | 1600 | ||
Kraan breedte | B | 1800 | 2200 | ||
Haak linkse beperking | S1 | 520 | 560 | 585 | 625 |
Haak de juiste beperking | S2 | ||||
Capaciteit | T | 10 | |||
Span | m | 5 | 9 | 12 | 14 |
Hefhoogte | m | 3-10 | |||
Loopsnelheid van het trolley | m / min | 4.2 | |||
Kraan reizende snelheid | m / min | 5.0 | |||
Totale gewicht | Kg | 1420 | 1870 | 2250 | 2830 |
Max. Wielbelasting | KN | 4.89 | 5.29 | 5.44 | 5.65 |
Hoofdafmeting (mm) | Bereik (m) | 5 | 9 | 12 | 14 |
Railtop naar kraan | H | 720 | |||
Railtop naar haak midden | H4 | 1390 | 1440 | 1490 | 1550 |
Kraanbasis afstand | w | 1800 | |||
Kraan breedte | B | 2600 | |||
Haak linkse beperking | S1 | 555 | 585 | 615 | 650 |
Haak de juiste beperking | S2 | ||||
