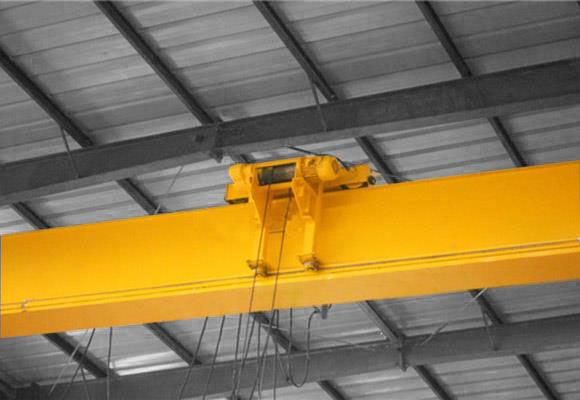

Lage hoofdligger Enkele ligger Bovenloopkraan
Beschrijving

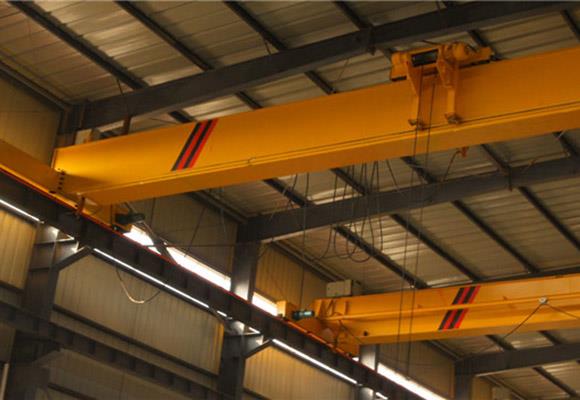

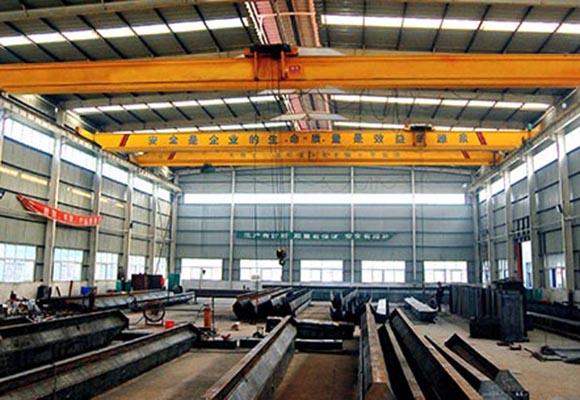

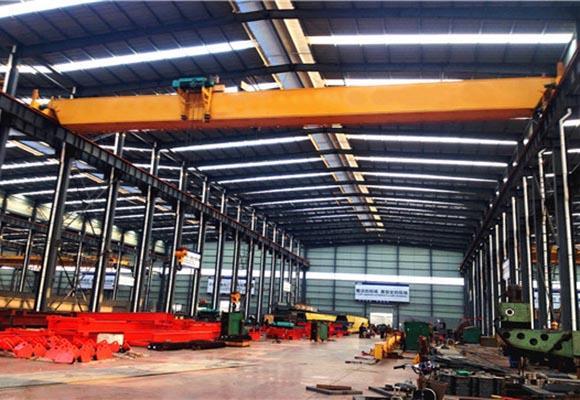

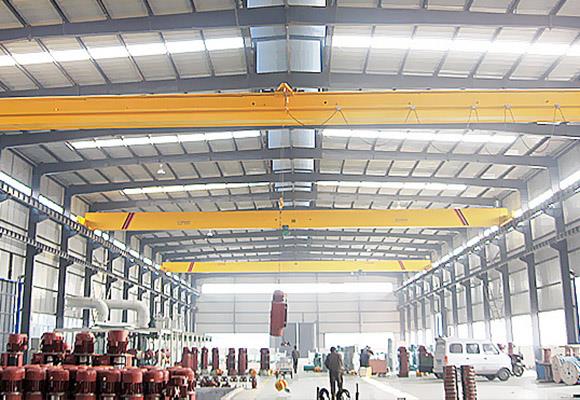

Lage hoofdligger Een ligger Bovenloopkraan is samengesteld uit liggerlassen door staalplaat en I-staal, eindligger, elektrische takel en loopwerk. De elektrische takel loopt langs de onderste flens van het I-staal van de ligger om het hijsen van artikelen te bereiken. Het beschikt over een lichte structuur en eenvoudige installatie en onderhoud, en wordt op grote schaal gebruikt voor verschillende plaatsen voor het hijsen, zoals fabrieken, magazijnen en materiële werven. Het is verboden om in het milieu te gebruiken met ontvlambare, explosieve en corrosieve media.
Lage hoofdligger met enkele ligger Bovenloopkraan is ontworpen voor lage hoofdruimte-werkplaatsen. Het verschil tussen hen is de manier van elektrisch hijsen. De elektrische takel van de lage hoofdligger Een ligger Bovenloopkraan loopt op de onderste flensplaat van ligger en de elektrische van een ligger Bovenloopkraan loopt aan een zijde van de ligger, waardoor de werkruimte van de haak wordt vergroot en de werkplaatshoogte wordt verminderd en kosten.
Als je werkplaats smal of niet hoog genoeg is, kies dan voor dit soort kraan!
Specificatie
Capaciteit | T | 3 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Hefhoogte | m | 6, 9, 12, | ||||||
Hijs snelheid | m / min | 8 of 8 / 0.8 | ||||||
Hijsen reissnelheid | m / min | 20, 30 | ||||||
Kraan reizende snelheid | m / min | 20 | 30 | |||||
Totale gewicht | kg | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Max. Wielbelasting | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
Rail aanbevolen | Model | 24kg / m | ||||||
Totaal motorvermogen | kw | 4.9 | ||||||
Hoofdafmeting (mm) | Bereik (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Railtop naar kraan | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Railtop naar haak midden | H4 | -130 | -65 | -15 | 35 | 105 | ||
Kraanbasis afstand | w | 2500 | 3000 | 3500 | ||||
Kraan breedte | B | 3000 | 3500 | 4000 | ||||
Haak linkse beperking | S1 | 1413 | ||||||
Haak de juiste beperking | S2 | 1496 | ||||||
Capaciteit | T | 5 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Hefhoogte | m | 6, 9, 12, | ||||||
Hijs snelheid | m / min | 8 of 8 / 0.8 | ||||||
Hijsen reissnelheid | m / min | 20, 30 | ||||||
Kraan reizende snelheid | m / min | 20 | 30 | |||||
Totale gewicht | kg | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Max. Wielbelasting | KN | 29.7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
Rail aanbevolen | Model | 24kg / m | ||||||
Totaal motorvermogen | kw | 8.3 | ||||||
Hoofdafmeting (mm) | Bereik (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Railtop naar kraan | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Railtop naar haak midden | H4 | -175 | -90 | -65 | 15 | 65 | ||
Kraanbasis afstand | w | 2500 | 3000 | 3500 | ||||
Kraan breedte | B | 3000 | 3500 | 4000 | ||||
Haak linkse beperking | S1 | 1405 | ||||||
Haak de juiste beperking | S2 | 1496 | ||||||
Capaciteit | T | 10 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Hefhoogte | m | 6, 9, 12, | ||||||
Hijs snelheid | m / min | 8 of 8 / 0.8 | ||||||
Hijsen reissnelheid | m / min | 20, 30 | ||||||
Kraan reizende snelheid | m / min | 20 | 30 | |||||
Totale gewicht | kg | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Max. Wielbelasting | KN | 49.78 | 57.88 | 62.64 | 66.83 | 68.83 | 73.2 | |
Rail aanbevolen | Model | 24kg / m | ||||||
Totaal motorvermogen | kw | 13.8 | ||||||
Hoofdafmeting (mm) | Bereik (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Railtop naar kraan | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Railtop naar haak midden | H4 | -175 | -90 | -65 | 15 | 65 | ||
Kraanbasis afstand | w | 2500 | 3000 | 3500 | ||||
Kraan breedte | B | 3000 | 3500 | 4000 | ||||
Haak linkse beperking | S1 | 1840 | ||||||
Haak de juiste beperking | S2 | 1840 | ||||||
