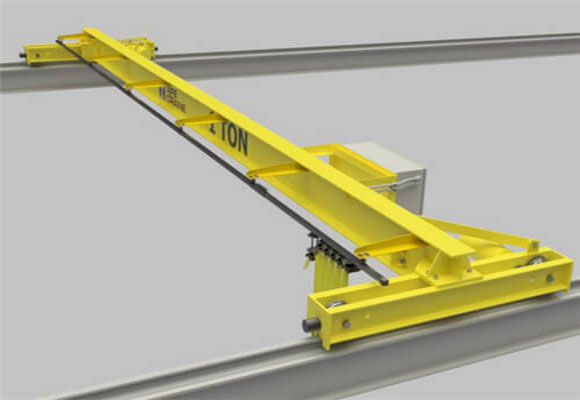

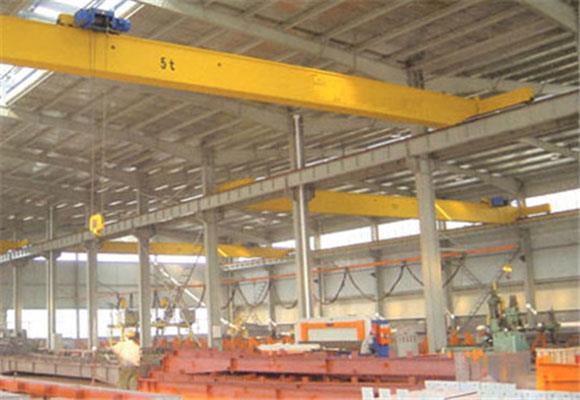

Lage hoofdligger Single ligger brugkraan
Beschrijving
Lage hoofdligger Enkele liggerbrug Kraan is samengesteld uit liggerlassen door staalplaat en I-staal, eindligger, elektrische takel en loopwerk. De elektrische takel loopt langs de onderste flens van het I-staal van de ligger om het hijsen van artikelen te bereiken. Het beschikt over een lichte structuur en eenvoudige installatie en onderhoud, en wordt op grote schaal gebruikt voor verschillende plaatsen voor hijsen, zoals fabrieken, magazijnen en materiële werven. Het is verboden om in het milieu te gebruiken met ontvlambare, explosieve en corrosieve media.
Lage hoofdruimte Single Girder Bridge-kraan is ontworpen voor lage hoofdruimte-werkplaatsen. Het verschil tussen hen is de manier van elektrisch hijsen. Het elektrische hijstoestel van de Lage Kraanbalk van de Vrije ruimte enige Balkbrug loopt bij de bodemflensplaat van balk en elektrisch van de Enige Balk van de Balkbrug loopt aan één kant van de balk, die de het werkruimte van de haak verhogen en de workshophoogte verminderen en kosten.
Als je werkplaats smal of niet hoog genoeg is, kies dan voor dit soort kraan!
Specificatie
Capaciteit | T | 3 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Hefhoogte | m | 6, 9, 12, | ||||||
Hijs snelheid | m / min | 8 of 8 / 0.8 | ||||||
Hijsen reissnelheid | m / min | 20, 30 | ||||||
Kraan reizende snelheid | m / min | 20 | 30 | |||||
Totale gewicht | kg | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Max. Wielbelasting | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
Rail aanbevolen | Model | 24kg / m | ||||||
Totaal motorvermogen | kw | 4.9 | ||||||
Hoofdafmeting (mm) | Bereik (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Railtop naar kraan | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Railtop naar haak midden | H4 | -130 | -65 | -15 | 35 | 105 | ||
Kraanbasis afstand | w | 2500 | 3000 | 3500 | ||||
Kraan breedte | B | 3000 | 3500 | 4000 | ||||
Haak linkse beperking | S1 | 1413 | ||||||
Haak de juiste beperking | S2 | 1496 | ||||||
Capaciteit | T | 5 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Hefhoogte | m | 6, 9, 12, | ||||||
Hijs snelheid | m / min | 8 of 8 / 0.8 | ||||||
Hijsen reissnelheid | m / min | 20, 30 | ||||||
Kraan reizende snelheid | m / min | 20 | 30 | |||||
Totale gewicht | kg | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Max. Wielbelasting | KN | 29.7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
Rail aanbevolen | Model | 24kg / m | ||||||
Totaal motorvermogen | kw | 8.3 | ||||||
Hoofdafmeting (mm) | Bereik (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Railtop naar kraan | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Railtop naar haak midden | H4 | -175 | -90 | -65 | 15 | 65 | ||
Kraanbasis afstand | w | 2500 | 3000 | 3500 | ||||
Kraan breedte | B | 3000 | 3500 | 4000 | ||||
Haak linkse beperking | S1 | 1405 | ||||||
Haak de juiste beperking | S2 | 1496 | ||||||
Capaciteit | T | 10 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Hefhoogte | m | 6, 9, 12, | ||||||
Hijs snelheid | m / min | 8 of 8 / 0.8 | ||||||
Hijsen reissnelheid | m / min | 20, 30 | ||||||
Kraan reizende snelheid | m / min | 20 | 30 | |||||
Totale gewicht | kg | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Max. Wielbelasting | KN | 49.78 | 57.88 | 62.64 | 66.83 | 68.83 | 73.2 | |
Rail aanbevolen | Model | 24kg / m | ||||||
Totaal motorvermogen | kw | 13.8 | ||||||
Hoofdafmeting (mm) | Bereik (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Railtop naar kraan | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Railtop naar haak midden | H4 | -175 | -90 | -65 | 15 | 65 | ||
Kraanbasis afstand | w | 2500 | 3000 | 3500 | ||||
Kraan breedte | B | 3000 | 3500 | 4000 | ||||
Haak linkse beperking | S1 | 1840 | ||||||
Haak de juiste beperking | S2 | 1840 | ||||||
