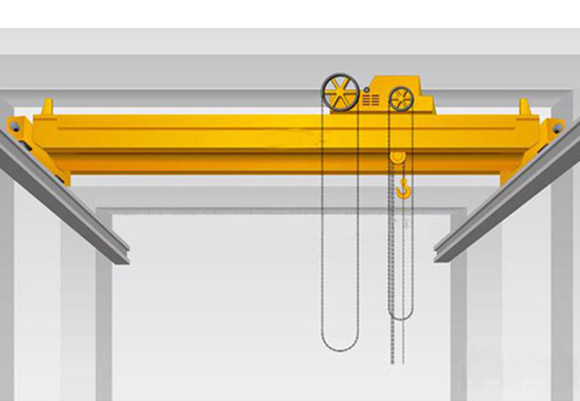

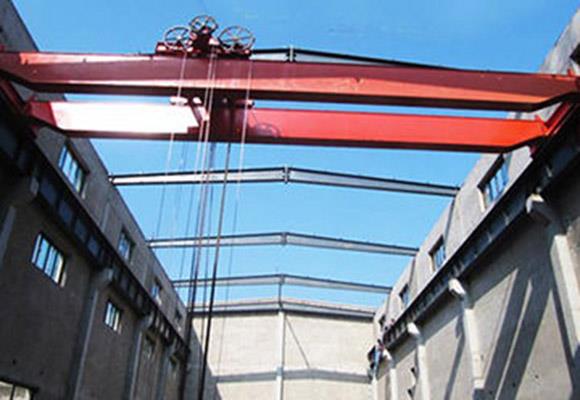

Handmatig bediende dubbele ligger bovenloopkraan
Beschrijving
Handmatige dubbele ligger kraan is een klein type kraan, geschikt voor installatie van fabrieksapparatuur, onderhoud en werkplekken zonder stroomvoorziening.

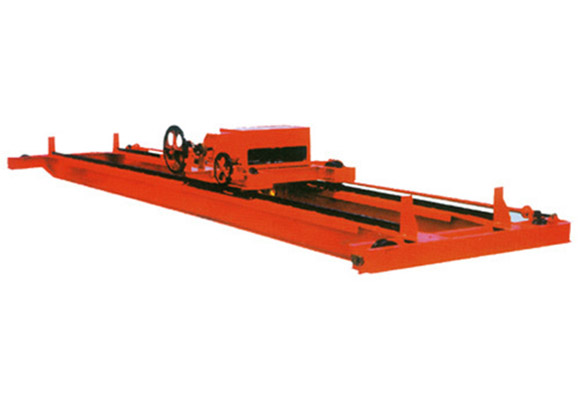

Handmatige bediening dubbele ligger kraan bestaat uit de brug, kar rijden apparaat en handmatige monorail auto en andere belangrijke onderdelen.
Het is het hijsgewicht van 1 ton tot 40 ton, werklast is A1-A3 (licht).
Kenmerken
Prestaties met betrouwbaarheid
Flexibiliteit met toepassing
Gebruiksgemak
Makkelijk onderhoud
bestek
Capaciteit | T | 32 / 5,50 / 10 | ||||||||
Span | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
Hefhoogte | m | 16/18 | ||||||||
Hijs snelheid | m / min | 15.6 | ||||||||
Trolley 聽 rijsnelheid | m / min | 3.36-33.6,2.9-29 | ||||||||
Kraan 聽 reissnelheid | m / min | 92.7 | 93.7 | 86.5 | ||||||
Totale gewicht | kg | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 | |
Max. Wielbelasting | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 | |
Rail aanbevolen | Model | 43kg / m | ||||||||
Totaal motorvermogen | kw | 27.8 | 31.8 | |||||||

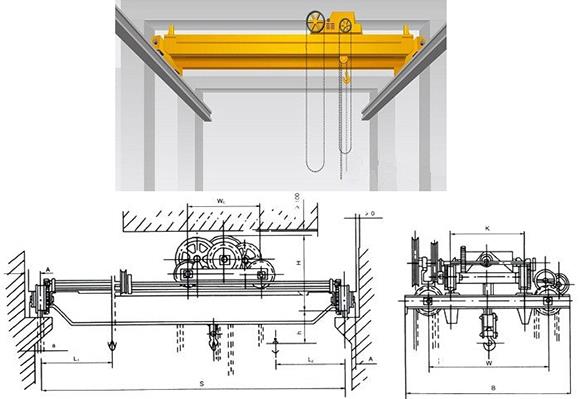

Hoofdafmeting (mm) | Bereik (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
Railtop naar kraan | H | 1750 | 1840 | |||||||
Railtop naar haak midden | H4 | 55 | 5 | |||||||
Kraanbasis afstand | w | 5140 | 5334 | 5940 | ||||||
Kraan breedte | B | 3450 | 4400 | |||||||
Trolley rail afstand | K | 1400 | ||||||||
Haak linkse beperking | S1 | 800 | ||||||||
Haak de juiste beperking | S2 | 1250 | ||||||||
