Wire Rope elektrisch hijstoestel

Wire Rope elektrisch hijstoestel

Beschrijving

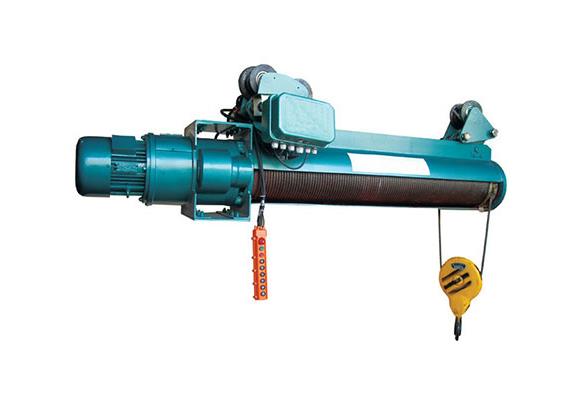

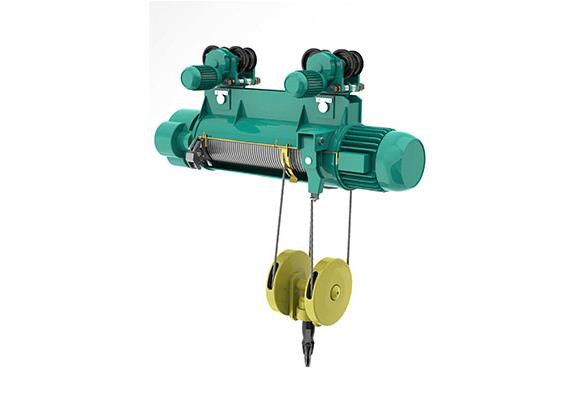

CD-type Electric Wire Rope Hoist is een klein formaat hijsmateriaal. Dat kan op alle soorten kranen worden gemonteerd, zoals portaalkraan, bovenloopkraan, zwenkkraan en andere speciale kraan om alle soorten materiaal op te tillen. Met een kleine aanpassing, het kan ook als een lier worden gebruikt. Wat meer is, het kan gemakkelijk met verschillende hoogten worden geïnstalleerd door handbediening.

Als een soort algemene hefapparatuur is de model CD1 / MD1 elektrisch uitgerust met een bovenste / onderste limietbeschermer om een veilige werking te garanderen. Het wordt veel gebruikt in de overslag van goederen en ladingoverslag in de fabriek, mijnenveld, spoorwegstraat, goederenstation en magazijn . Het is een goed functionerend hefmechanisme voor het verhogen van de werkefficiëntie en het verbeteren van de werkomstandigheden.

Als een klein hefwerktuig heeft het de voordelen van compacte structuur, lichtgewicht, klein volume, internationale afmetingen, eenvoudig te bedienen enz. Reducer keurt hard tandoppervlak aandrijvingsontwerp goed, dat geniet van de lange levensduur en hoge mechanische efficiëntie . De motor keurt de taper rotorremmotor goed, met de hogere en beneden bidirectionele veiligheidsgrensapparaat.

Er is maar één CD elektrische draadkabel hijstreksnelheid; MD1 elektrische draadkabeltakel is snel en langzaam, twee soorten hijssnelheden, gestaag en nauwkeurig, voor een nauwkeurigere montage.

Het type elektrische draadkabelhaspel van het CD-type heeft slechts één normale snelheid, die normaal kan worden toegepast, terwijl het elektrische draadkabelhaspel van het MD-type twee snelheden bezit: normale snelheid en lage snelheid.

Wanneer het MD-type op lage snelheid werkt, kan het nauwkeurig laden en lossen, afdoppen van de zandbak, onderhoud van gereedschapswerktuigen enz. Zo is het model MD elektrische draadkabelhaspel op grotere schaal gebruikt dan model-CD.

Kenmerken

Rol

De rol is gemaakt van naadloze buizen van hoge kwaliteit en zendt vermogen door spline. De behuizing is gemaakt van gelaste staalplaat. Dit is het belangrijkste onderdeel van de takel.

Haak

De haak is gesmeed en verbonden met het katrolsamenstel door het duwkogellager, zodat de haak vrij kan draaien.

Haken niet meer dan 5 ton hefvermogen zijn van single-pulley-stijl en boven 10ton is double-pulley-stijl.

Staalkabel

Geschikt voor zeer sterke staalkabel met een treksterkte van 1770 Mpa, goede veiligheidsprestaties en een lange levensduur.

Kabel gids

Standaard touwgeleider is gemaakt van Q235b staal.

Hijsmotor

De hijsmotor met grote trekkracht wordt gebruikt om te voldoen aan de frequente directe beweging tijdens het discontinu werken.

CD1 modelkabel elektrische takel is uitgerust met ZD-stijl single speed motor, terwijl MD1 is uitgerust met ZDS-stijl dubbele snelheid motor.

Het verschil tussen de gebruikelijke snelheid en de lage snelheid is 10: 1.

reducer

Het tandwiel en de assen zijn gemaakt van gelegeerd staal of gekwalificeerd koolstofstaal. Alle verloopstukken maken gebruik van een conisch tandwiel met 3 niveaus. Een goede warmtebehandeling wordt uitgevoerd om hun betrouwbaarheid en levensduur te garanderen. Ten slotte zijn de box-body en box-cover van gietijzer. Beide zijn goed schudverlagend en goed afgesloten.

Elektrische apparatuur

Het elektrische mechanisme bestaat uit een elektrische schakelkast, begrenzer, knopschakelaar, verbindingsdraad enz.

Volgens de gemarkeerde richting op de knopschakelaar, druk je op de knop en bestuur je de takel door het aan-en-uit van het relais in de schakelkast. De bedrijfsspanning is meestal 36V.

Veiligheids bescherming

* De nauwkeurige reductie van de tandwielaandrijving wordt gebruikt als boven- en onderlimiet, waarmee het vermogenscircuit betrouwbaar kan worden afgesneden als de haak naar de boven- of ondergrens beweegt om de motor te stoppen.

* Overbelastingsbeschermer: de elektrische kabeltakel gebruikt een elektronische overbelastingsbeveiliging, zodat het totale hefgewicht het nominale hefgewicht niet overschrijdt; als de trekkracht van staalkabel meer is dan 105% van de nominale capaciteit, zou de overbelastingsbeveiliging de hijslus automatisch uitschakelen.

* Noodstopbeveiliging

* Oververhittingsbeveiliging van hijsmotor

* Overstroombeveiliging

* Fasebescherming

* Spanning lagere bescherming

Controle manier

Hangende lijnbesturing

a.36V veiligheid van de besturingsspanning voor de mens.

b.Gemakkelijk te bedienen, geen extra driver nodig, werk na het rijden van de takel

c. Dubbele stappentoets met noodsituatie om veiligheidsstop te bereiken

d.Connected met de elektrische trolley opgehangen onder trolley

e.Protection class IP54 IP55

f.Gebruiksduur niet minder dan 500.000 keer

Afstandsbediening

a.Taiwan Yuding of wereldberoemd merk,

b.24V veiligheid van besturingsspanning voor de mens.

c.afstand afstand: niet minder dan 100 meter,

d.Gemakkelijk te bedienen, geen extra driver nodig, om vrijer op de grond te kunnen werken

e.Tienduizenden verbindingsfrequentiepunten, niet-interferentie met elkaar

f.Twee stappen drukknop of joystick station met noodstop.

g. Beschermingsklasse IP54 IP55

h.Duurzaamheid: niet minder dan 500.000 keer

Ontwerpnormen

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

bestek

Opmerking: de hefhoogte kan worden aangepast, dwz 6m, 9m, 20m

Opmerking: de hefhoogte kan worden aangepast, dwz 6m, 9m, 20m
